Válvula de Bola y Válvula de Compuerta: ¿Cómo Elegir?

Una válvula de bola y una válvula de compuerta son dos de las válvulas de aislamiento más utilizadas en sistemas de tuberías industriales y de servicios públicos. Ambas pueden iniciar o detener el flujo de fluido, pero funcionan de manera diferente y están diseñadas para diferentes condiciones de instalación.

Una válvula de bola utiliza una bola giratoria con un orificio en su centro. Girar la válvula aproximadamente 90 grados alinea o bloquea el orificio, permitiendo que la válvula se abra o cierre rápidamente. Una válvula de compuerta utiliza una compuerta en forma de cuña o paralela que se mueve verticalmente a través del paso de flujo y normalmente requiere múltiples giros de un volante para completar su movimiento de apertura o cierre.

La decisión entre una válvula de bola y una válvula de compuerta no debe basarse solo en el tamaño de la tubería o el precio de compra. Los ingenieros deben considerar la velocidad de operación, la caída de presión, el rendimiento de fuga, el tipo de fluido, el contenido de sólidos, la temperatura, la presión, el espacio de instalación, la frecuencia de operación y los requisitos de mantenimiento.

En muchas aplicaciones, se prefiere una válvula de bola para operación rápida, instalación compacta y cierre hermético. Una válvula de compuerta a menudo se selecciona para tuberías grandes, sistemas de agua enterrados y aplicaciones que requieren una trayectoria de flujo relativamente sin obstrucciones cuando está completamente abierta.

Esta guía explica las principales diferencias entre una válvula de bola y una válvula de compuerta, sus principios de funcionamiento, ventajas, limitaciones, aplicaciones y los factores que deben evaluarse al elegir la válvula adecuada.

Válvula de Bola

Válvula de Compuerta

¿Qué es una válvula de bola?

Una válvula de bola es una válvula de cuarto de vuelta que controla el flujo a través de una bola hueca y perforada dentro del cuerpo de la válvula. Cuando el orificio a través de la bola está alineado con la tubería, el fluido puede pasar a través de la válvula. Cuando la bola se gira 90 grados, el lado sólido de la bola bloquea el paso de flujo.

La bola está soportada y sellada por asientos de válvula ubicados en ambos lados del elemento de cierre. Estos asientos pueden estar fabricados de PTFE, PTFE reforzado, PEEK, elastómeros o metal, dependiendo de la presión, temperatura y compatibilidad del fluido.

Una válvula de bola manual comúnmente utiliza una palanca o caja de engranajes. Las válvulas de bola automatizadas pueden estar equipadas con actuadores neumáticos, eléctricos o hidráulicos. El movimiento de cuarto de vuelta hace que la automatización sea relativamente simple y permite una operación rápida de la válvula.

Los diseños comunes de válvulas de bola incluyen:

• Válvula de bola de una pieza
• Válvula de bola de dos piezas
• Válvula de bola de tres piezas
• Válvula de bola flotante
• Válvula de bola montada en muñón
• Válvula de bola de paso completo
• Válvula de bola de paso reducido
• Válvula de control de bola en V
• Válvula de bola multipuerto
• Válvula de bola criogénica o con asiento metálico

Válvula de bola flotante

En una válvula de bola flotante, la bola no está fijada mecánicamente en ambos extremos. La presión de la tubería empuja la bola ligeramente hacia el asiento aguas abajo, ayudando a crear la fuerza de sellado.

Las válvulas de bola flotantes se utilizan ampliamente en tamaños de tubería pequeños y medianos. Proporcionan construcción compacta y aislamiento confiable para agua, gas, petróleo, productos químicos y fluidos industriales generales.

Válvula de bola montada en muñón

Una válvula de bola montada en muñón soporta la bola con cojinetes o muñones superiores e inferiores. La bola permanece en una posición fija mientras los asientos se mueven hacia ella para crear el sellado.

Esta disposición reduce el par de operación generado por la presión de la tubería. Las válvulas de bola montadas en muñón se seleccionan comúnmente para tamaños grandes, tuberías de alta presión, transmisión de petróleo y gas, terminales y servicio de aislamiento crítico.

Válvulas de bola de paso completo y paso reducido

Una válvula de bola de paso completo tiene una abertura de bola cercana al diámetro interno de la tubería conectada. Produce una pérdida de presión relativamente baja y puede ser adecuada para tuberías que requieren limpieza con pig.

Una válvula de bola de paso reducido tiene una abertura interna más pequeña. Normalmente es más ligera y más económica, pero crea resistencia de flujo adicional y una mayor caída de presión.

¿Qué es una válvula de compuerta?

Una válvula de compuerta es una válvula de movimiento lineal y múltiples vueltas que se abre y cierra moviendo una compuerta verticalmente a través del paso de fluido. La compuerta puede tener forma de cuña, paralela, sólida, flexible o dividida, dependiendo del diseño de la válvula.

Cuando la válvula de compuerta está completamente abierta, la compuerta se levanta fuera de la trayectoria de flujo. Esto crea un paso relativamente recto a través del cuerpo de la válvula y generalmente resulta en baja resistencia al flujo.

Las válvulas de compuerta están diseñadas principalmente para aislamiento completamente abierto o completamente cerrado. Generalmente no deben usarse para estrangulamiento continuo porque el fluido de alta velocidad puede dañar la compuerta y las superficies de sellado cuando la válvula permanece parcialmente abierta.

Los tipos comunes de válvulas de compuerta incluyen:

• Válvula de compuerta de cuña
• Válvula de compuerta paralela deslizante
• Válvula de compuerta de cuña sólida
• Válvula de compuerta de cuña flexible
• Válvula de compuerta de cuña dividida
• Válvula de compuerta con asiento resiliente
• Válvula de compuerta con asiento metálico
• Válvula de compuerta de vástago ascendente
• Válvula de compuerta de vástago no ascendente
• Válvula de compuerta de sello a presión

Válvula de compuerta de vástago ascendente

En una válvula de compuerta de vástago ascendente, el vástago se mueve hacia arriba a medida que la válvula se abre. La posición visible del vástago proporciona una indicación clara de si la válvula de compuerta está abierta o cerrada.

Las válvulas de compuerta de vástago ascendente requieren espacio libre vertical adicional. Se instalan comúnmente sobre el suelo en plantas industriales, sistemas de protección contra incendios y lugares donde la posición de la válvula debe confirmarse visualmente.

Válvula de compuerta de vástago no ascendente

En una válvula de compuerta de vástago no ascendente, el vástago gira sin moverse significativamente hacia arriba. La compuerta viaja a lo largo de la sección roscada dentro del cuerpo de la válvula.

Las válvulas de compuerta de vástago no ascendente requieren menos espacio de instalación vertical. Se utilizan ampliamente en tuberías de distribución de agua enterradas, redes de servicios públicos e instalaciones confinadas.

Válvula de compuerta con asiento resiliente

Una válvula de compuerta con asiento resiliente utiliza una cuña cubierta de elastómero. Este diseño se utiliza ampliamente en sistemas de agua potable, aguas residuales, agua contra incendios y distribución municipal.

La cuña cubierta de goma puede proporcionar un cierre hermético y acomodar cantidades limitadas de residuos de tubería compatibles. La compatibilidad del material aún debe verificarse contra el fluido, la temperatura y los productos químicos de tratamiento.

Válvula de bola vs válvula de compuerta: diferencias principales

1. Velocidad de operación

Una de las diferencias más claras en la comparación entre válvula de bola y válvula de compuerta es la velocidad de operación.

Una válvula de bola normalmente pasa de completamente abierta a completamente cerrada mediante una rotación de 90 grados. Por lo tanto, una válvula de bola operada por palanca puede abrirse o cerrarse muy rápidamente.

Una válvula de compuerta requiere múltiples vueltas del volante o del reductor. El vástago eleva o baja gradualmente la compuerta, lo que hace que la operación sea significativamente más lenta.

La operación rápida es útil para aislamiento de emergencia, conmutación frecuente y secuencias de proceso automatizadas. Sin embargo, cerrar rápidamente una válvula de bola en una tubería de líquido puede crear una transición de presión o golpe de ariete.

La operación más lenta de una válvula de compuerta puede reducir la tasa de cambio de flujo, pero no elimina el riesgo de transición. Los sistemas grandes de bombeo y transmisión deben evaluarse mediante análisis hidráulico.

2. Rendimiento de cierre y fugas

Las válvulas de bola se seleccionan con frecuencia donde el aislamiento hermético es importante. La bola giratoria presiona contra asientos blandos o metálicos para bloquear la trayectoria del flujo.

Las válvulas de bola con asiento blando pueden proporcionar fugas muy bajas para temperaturas y fluidos compatibles. Las válvulas de bola con asiento metálico están disponibles para altas temperaturas, medios abrasivos y servicio severo, aunque su rendimiento de fugas y par de operación pueden diferir de los diseños con asiento blando.

El cierre de la válvula de compuerta depende de la alineación y condición de la compuerta y los asientos. Las válvulas de compuerta con asiento resiliente pueden proporcionar aislamiento hermético en servicio de agua, mientras que las válvulas de compuerta con asiento metálico pueden permitir un nivel diferente de fuga admisible según su diseño y requisitos de prueba.

Las aplicaciones que requieren una clasificación de cierre específica deben indicar claramente las pruebas de válvula requeridas y la fuga admisible en lugar de asumir que cada válvula de bola o válvula de compuerta proporciona un sellado idéntico.

3. Caída de presión y capacidad de flujo

Tanto una válvula de bola de puerto completo como una válvula de compuerta completamente abierta pueden proporcionar un paso de flujo relativamente sin restricciones.

En una válvula de bola de puerto completo, el orificio a través de la bola es cercano al diámetro de la tubería conectada. En una válvula de compuerta, la compuerta se levanta fuera de la trayectoria del flujo cuando está completamente abierta.

La pérdida de presión real depende del diámetro interno, la geometría del cuerpo, el tamaño de la válvula, la velocidad de la tubería y la disposición del reductor. Una válvula de bola de puerto reducido puede crear notablemente más resistencia que un diseño de puerto completo.

La baja pérdida de presión puede ser particularmente importante en líneas de succión de bombas, sistemas por gravedad, tuberías de transmisión largas y aplicaciones sensibles a la energía.

4. Control de flujo y estrangulación

Una válvula de compuerta estándar normalmente no debe usarse para estrangulación. Cuando está parcialmente abierta, la compuerta está expuesta a alta velocidad de fluido y fuerzas inestables. Esto puede causar vibración, erosión, daño en los asientos y vida útil acortada.

Una válvula de bola estándar de puerto redondo también es principalmente una válvula de aislamiento. Abrirla parcialmente puede crear chorros de alta velocidad alrededor de una sección limitada de la bola y el asiento.

Cuando se requiere flujo modulante, se puede seleccionar una válvula de bola de puerto en V o caracterizada. La abertura con forma proporciona una relación más predecible entre la posición de la válvula y la capacidad de flujo.

Para un control de proceso continuo preciso, una válvula de control dimensionada adecuadamente puede ser más adecuada que una válvula de bola estándar o una válvula de compuerta.

5. Espacio de instalación

Una válvula de bola es generalmente compacta en la dirección vertical. Una válvula de bola operada por palanca requiere espacio libre horizontal para el mango, mientras que una válvula de bola automatizada requiere espacio para el actuador y accesorios.

Una válvula de compuerta de vástago ascendente requiere suficiente espacio libre vertical para que el vástago se extienda hacia arriba. Esto puede ser difícil debajo de plataformas, dentro de salas de equipos compactas o en tuberías ubicadas cerca de techos.

Una válvula de compuerta de vástago no ascendente necesita menos espacio vertical y se usa comúnmente en sistemas de agua subterráneos. Sin embargo, no proporciona la misma indicación visual directa de la posición de la válvula que un diseño de vástago ascendente a menos que se instale un indicador.

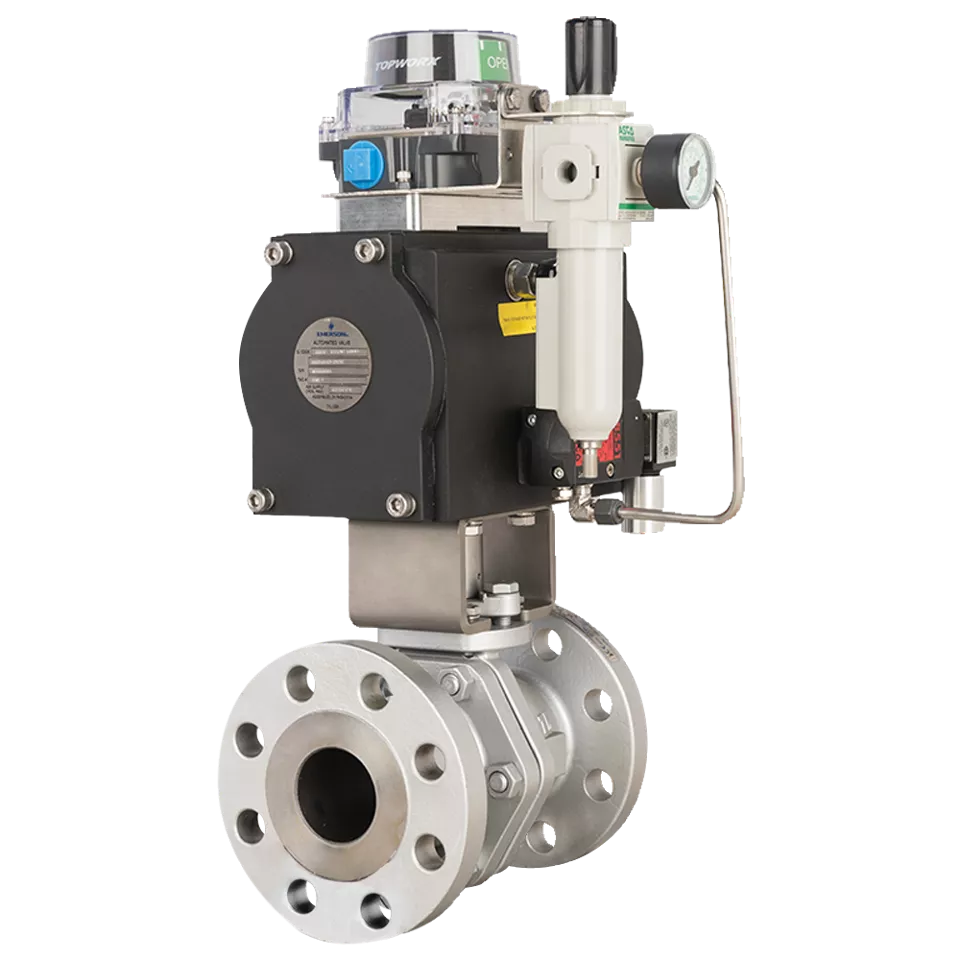

6. Automatización y operación remota

Una válvula de bola es fácil de automatizar porque solo requiere movimiento de cuarto de vuelta. Los actuadores neumáticos de piñón y cremallera, los actuadores neumáticos de horquilla y los actuadores eléctricos de cuarto de vuelta están ampliamente disponibles.

Las válvulas de bola automatizadas pueden configurarse para operación de apertura-cierre, acción de apertura por falla, acción de cierre por falla o control modulante cuando se usan con diseños de válvula y actuador adecuados.

Una válvula de compuerta normalmente requiere un actuador eléctrico multiturno, reductor de engranajes cónicos, cilindro hidráulico o actuador lineal neumático. El actuador debe proporcionar suficiente empuje o par para superar la presión diferencial, la fricción del asiento y la resistencia del vástago.

Las válvulas de compuerta automatizadas grandes deben incluir protección adecuada de par o empuje para evitar daños durante el cierre.

7. Requisitos de mantenimiento

El mantenimiento de la válvula de bola puede implicar reemplazo de asientos, reemplazo del sello del vástago, limpieza de la cavidad e inspección de la superficie de la bola. Las válvulas de bola de tres piezas pueden ser más fáciles de mantener porque el cuerpo central a menudo puede retirarse sin perturbar completamente la tubería conectada.

El mantenimiento de la válvula de compuerta puede implicar lubricación del vástago, ajuste del empaque, inspección de asientos, inspección de la cuña y eliminación de depósitos de la cavidad inferior del cuerpo.

Las válvulas de compuerta que permanecen en una posición durante largos períodos pueden volverse difíciles de operar debido a corrosión, depósitos o falta de lubricación. El ejercicio periódico puede ayudar a confirmar que las válvulas de aislamiento críticas sigan siendo funcionales.

Las válvulas de bola también requieren inspección periódica. Largos períodos sin operación pueden causar adhesión del asiento, mayor par o acumulación de material de proceso dentro de la cavidad del cuerpo.

Aplicaciones de válvulas de bola

Las válvulas de bola se utilizan ampliamente en sistemas que requieren un aislamiento rápido, fiable y compacto.

Las aplicaciones típicas de las válvulas de bola incluyen:

• Tuberías de gas natural y gas combustible
• Sistemas de petróleo y productos derivados del petróleo
• Procesamiento químico
• Sistemas industriales de agua
• Tuberías de aire comprimido
• Vapor y condensado con materiales adecuados
• Aislamiento de entrada y salida de tanques
• Terminales de carga y descarga
• Aplicaciones de aislamiento a prueba de fuego
• Equipos de producción automatizados
• Sistemas de dosificación química
• Sistemas de cierre de emergencia

Una válvula de bola montada en muñón se utiliza comúnmente en tuberías de transmisión de alta presión. Una válvula de bola flotante pequeña puede seleccionarse para aislamiento de equipos, drenajes, venteos y conexiones de servicios públicos.

Las válvulas de bola con puerto en V se utilizan en aplicaciones de control de procesos donde se requiere tanto regulación de flujo como capacidad de cierre.

Aplicaciones de válvulas de compuerta

Las válvulas de compuerta se utilizan ampliamente donde la válvula normalmente permanece completamente abierta o completamente cerrada y se requiere una trayectoria de flujo relativamente recta.

Las aplicaciones típicas de válvulas de compuerta incluyen:

• Tuberías municipales de distribución de agua
• Sistemas de tratamiento de aguas residuales
• Redes de agua contra incendios y protección contra incendios
• Tuberías grandes de agua de enfriamiento
• Aislamiento de embalses y estaciones de bombeo
• Sistemas de vapor y generación de energía
• Tuberías de proceso de petróleo y gas
• Tuberías de servicios públicos enterradas
• Tuberías principales industriales grandes de agua
• Servicio de alta temperatura con diseños de asiento metálico adecuados

Las válvulas de compuerta con asiento resiliente son especialmente comunes en sistemas de agua y aguas residuales. Las válvulas de compuerta de cuña o de cuchilla paralela con asiento metálico pueden usarse en aplicaciones industriales de vapor, generación de energía y alta temperatura.

Materiales de válvulas de bola y válvulas de compuerta

El material del cuerpo de la válvula es solo una parte del proceso de selección. Los ingenieros también deben verificar los materiales de la bola, la compuerta, el vástago, el asiento, el empaque, la junta y el recubrimiento.

Un cuerpo de acero inoxidable no garantiza automáticamente la compatibilidad si el asiento de la válvula, el empaque del vástago o la junta no pueden soportar el fluido o la temperatura.

Cómo elegir entre una válvula de bola y una válvula de compuerta

Elija una válvula de bola cuando:

• Se requiera apertura y cierre rápidos
• La válvula opere con frecuencia
• La instalación compacta sea importante
• Se requiera automatización neumática o eléctrica
• El aislamiento hermético sea una prioridad principal
• La tubería transporte gas, petróleo o productos químicos
• Se prefiera la indicación de posición de un cuarto de vuelta
• Se requiera una trayectoria de flujo de puerto completo
• Se necesite cierre de emergencia o conmutación rápida

Elija una válvula de compuerta cuando:

• La válvula se use principalmente para aislamiento poco frecuente
• La operación lenta sea aceptable o preferida
• El diámetro de la tubería sea grande
• Se requiera un paso de flujo relativamente recto
• La válvula se instalará bajo tierra
• La aplicación sea agua municipal o aguas residuales
• Se requiera una válvula de agua con asiento resiliente
• La válvula normalmente permanezca completamente abierta
• Se necesite un vástago ascendente para la indicación visible de posición

Tabla de selección basada en la aplicación

Información importante para la selección de válvulas

Antes de seleccionar una válvula de bola o una válvula de compuerta, recopile información completa del proceso y la tubería.

Los datos importantes incluyen:

• Fluido del proceso y composición química
• Servicio de líquido, gas, vapor o fase mixta
• Tamaño de la tubería
• Presión normal y máxima
• Presión diferencial máxima
• Temperatura mínima y máxima
• Caudal y velocidad
• Concentración de sólidos y tamaño de partícula
• Condiciones de corrosión y erosión
• Rendimiento de cierre requerido
• Requisito de paso total o paso reducido
• Conexión bridada, roscada, soldada o con socket
• Operación manual o automatizada
• Tiempo de apertura y cierre requerido
• Acción de apertura o cierre por fallo
• Instalación interior, exterior, enterrada o sumergida
• Espacio disponible para mantenimiento y operación
• Requisitos aplicables del proyecto y de la industria

Consideraciones de instalación de válvulas de bola

• Confirme la clase de presión y la compatibilidad de materiales.
• Limpie la tubería antes de instalar la válvula de bola.
• Verifique la alineación de bridas y tubería.
• Evite transferir tensión de la tubería al cuerpo de la válvula.
• Proporcione espacio suficiente para la palanca, reductor o actuador.
• Siga la dirección de flujo marcada cuando el diseño sea direccional.
• Verifique la orientación requerida de la válvula.
• Opere la válvula a lo largo de todo su recorrido después de la instalación.
• Complete las pruebas de presión, fugas y funcionamiento.

Consideraciones de instalación de válvulas de compuerta

• Confirme que haya espacio vertical adecuado disponible.
• Instale la válvula de compuerta en una orientación aprobada.
• Verifique la alineación de la tubería y las bridas.
• Soporte adecuadamente válvulas y actuadores grandes.
• Proteja las válvulas enterradas con cámaras apropiadas o ejes de extensión.
• Evite usar la válvula para forzar la unión de bridas desalineadas.
• Abra y cierre completamente la válvula de compuerta durante la puesta en marcha.
• Confirme que la válvula no quede parcialmente abierta durante el servicio normal de aislamiento.
• Complete las pruebas de fugas y funcionamiento antes de la operación.

Errores comunes de selección

Seleccionar solo por tamaño de tubería

Dos válvulas con el mismo tamaño nominal pueden tener diferentes diámetros internos, pérdidas de presión, materiales de asiento y requisitos de par de operación.

Usar una válvula de compuerta para estrangulación

Mantener una válvula de compuerta parcialmente abierta puede dañar la compuerta y las superficies de asiento. Se debe considerar una válvula de control adecuada o una válvula de bola caracterizada para regulación.

Ignorar la presión de la cavidad de la válvula de bola

Algunos diseños de válvulas de bola pueden atrapar fluido dentro de la cavidad del cuerpo cuando están cerradas. Los cambios de temperatura pueden aumentar la presión de la cavidad. Puede ser necesario un diseño de asiento apropiado o disposiciones de alivio de cavidad.

Ignorar el par de operación

El actuador o reductor debe dimensionarse para el par o empuje máximo esperado, incluyendo presión, temperatura, fricción del asiento y factores de servicio.

Elegir el material de asiento incorrecto

El cuerpo de la válvula puede ser compatible con el fluido mientras que el asiento, empaque o junta no lo sea. Se deben revisar todos los materiales en contacto con el fluido y de sellado.

Preguntas frecuentes

¿Cuál es la principal diferencia entre una válvula de bola y una de compuerta?

Una válvula de bola utiliza una bola giratoria y normalmente opera con un cuarto de vuelta. Una válvula de compuerta mueve una compuerta verticalmente y generalmente requiere múltiples vueltas.

¿Qué válvula cierra más rápido?

Una válvula de bola normalmente cierra más rápido porque solo requiere una rotación de 90 grados. Una válvula de compuerta requiere múltiples vueltas.

¿Qué válvula proporciona mejor cierre?

Una válvula de bola con asiento blando adecuada comúnmente proporciona un cierre muy hermético. El sellado de la válvula de compuerta depende de la cuña, el diseño del asiento, los materiales y los requisitos de prueba.

¿Qué válvula tiene menor caída de presión?

Tanto una válvula de bola de paso total como una válvula de compuerta completamente abierta pueden proporcionar baja pérdida de presión. El resultado real depende del diámetro interno y la geometría interna de la válvula.

¿Se puede usar una válvula de compuerta para estrangulación?

Una válvula de compuerta estándar generalmente no debe usarse para estrangulación porque la apertura parcial puede causar vibración, erosión y daño al asiento.

¿Puede una válvula de bola controlar el flujo?

Las válvulas de bola estándar se usan principalmente para aislamiento. Se puede seleccionar una válvula de bola con puerto en V o caracterizada para control de flujo modulante.

¿Qué válvula es mejor para gas natural?

Las válvulas de bola se seleccionan comúnmente para aislamiento de gas natural porque proporcionan operación rápida, construcción compacta y rendimiento de cierre adecuado.

¿Qué válvula es mejor para tuberías de agua?

Las válvulas de compuerta con asiento resiliente se usan ampliamente en tuberías municipales de agua, especialmente para aislamiento enterrado. Las válvulas de bola también pueden usarse donde se requiera operación rápida o automatización.

¿Puede una válvula de bola reemplazar una válvula de compuerta?

A veces, pero el reemplazo debe verificarse en cuanto a dimensiones cara a cara, pérdida de presión, espacio del actuador, velocidad de operación, clase de presión, materiales y transitorios de la tubería.

¿Qué válvula es mejor para tuberías de gran tamaño?

Las válvulas de compuerta suelen ser económicas para grandes tuberías de servicios públicos, mientras que las válvulas de bola de gran tamaño montadas en muñón se usan comúnmente donde se requiere cierre hermético, operación rápida o rendimiento de aislamiento de tubería.

¿Qué válvula es más fácil de automatizar?

Una válvula de bola es generalmente más fácil de automatizar porque requiere un actuador compacto de cuarto de vuelta.

¿Cómo debo elegir entre una válvula de bola y una de compuerta?

Evalúe el fluido, presión, temperatura, caudal, frecuencia de operación, velocidad de cierre requerida, rendimiento de fugas, tamaño de tubería, espacio de instalación, materiales y requisitos del actuador.

Conclusión

Una válvula de bola y una de compuerta pueden proporcionar aislamiento de tubería, pero sus diseños y características de operación son significativamente diferentes.

Una válvula de bola utiliza una bola giratoria de cuarto de vuelta. Proporciona operación rápida, construcción compacta, automatización simple y cierre hermético adecuado para muchos fluidos industriales.

Una válvula de compuerta utiliza una compuerta de movimiento vertical y normalmente requiere operación de múltiples vueltas. Se usa ampliamente para aislamiento poco frecuente en grandes tuberías de agua, aguas residuales, agua contra incendios, vapor y servicios públicos.

Elija una válvula de bola cuando la operación rápida, el ciclo frecuente, la automatización y las dimensiones compactas sean prioridades. Elija una válvula de compuerta cuando se requiera una tubería grande, instalación enterrada, aislamiento lento o flujo de apertura total relativamente sin obstrucciones.

Ninguna válvula debe seleccionarse solo según el tamaño nominal de la tubería. La selección final debe considerar presión, temperatura, velocidad de flujo, sólidos, corrosión, requisitos de cierre, material del cuerpo, material del asiento, par de operación, condiciones de instalación y acceso de mantenimiento.

Cuando se seleccionan, instalan y mantienen correctamente, tanto las válvulas de bola como las válvulas de compuerta pueden proporcionar un aislamiento confiable y una larga vida útil en sistemas de tuberías industriales y de servicios públicos.
